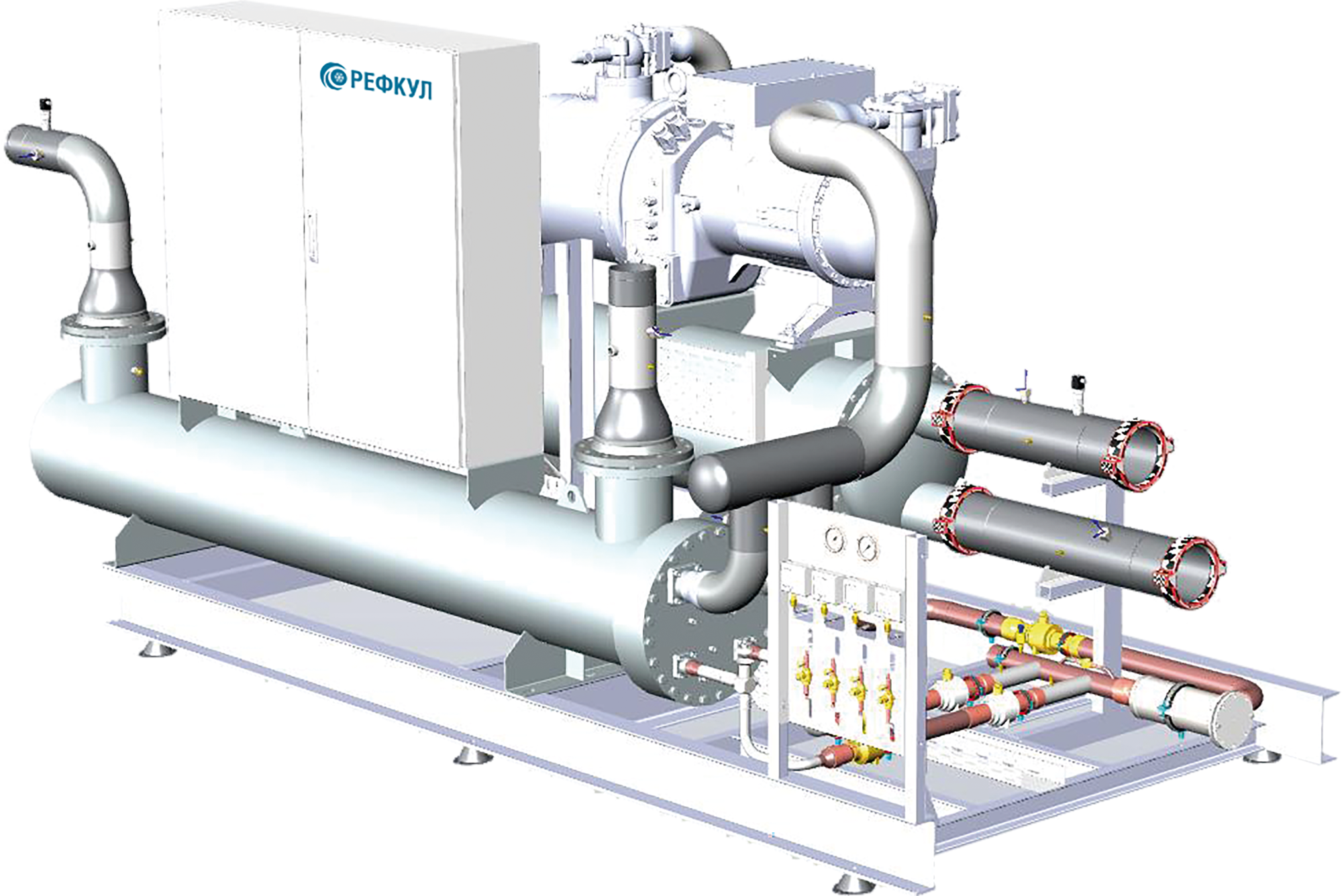

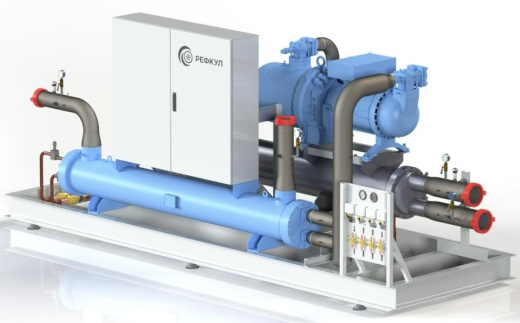

Описание
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Винтовые компрессоры: устанавливаются по одному в независимом холодильном контуре, для каждого установлен нагреватель картера, электродвигатель оснащен реле защиты от перегрева обмоток и блоком мониторинга с контролем уровня масла.
- Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменный аппарат.
- Ограничители давления для установки: реле высокого и низкого давления.
- Линия нагнетания: трубопровод линии нагнетания.
- Линия всасывания: теплоизолированный трубопровод линии всасывания.
- Экономайзер (только для винтовых компрессоров, если выбран режим с ЭКО): пластинчатый теплообменник, фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
- Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
- Ресивер жидкого хладагента + предохранительный клапан.
- Хладоноситель: реле протока на линии охлаждаемой жидкости, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
- Устройство управления: щит силовой в общем корпусе, размещенном на раме. Протокол ModBus TCP + Ротация через RS-485.
- Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/ высокого напряжений.
- Корпус установки: выполнен из металлических оцинкованных панелей с порошковым покрытием.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Встроенный НТК до −40 ˚С (для всех чиллеров на R134a и чиллеров до 100 кВт на R410A). В составе: регулятор давления конденсации, ресивер с группой безопасности и запорными кранами, обратный клапан
- Обратный клапан
- Антивибрационные опоры
- Тепло/звукоизоляция компрессорного отсека
- ИБП контроллера (быстрый старт)
- Общее устройство автоматического ввода резерва (АВР)
- Раздельный ввод питания БЕЗ АВР (отдельный ввод на гидромодуль и управление)
- Раздельный ввод питания С АВР только для насосов и управления
- SNMP
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
Q, кВт |
Q конд., кВт |
P, кВт |
I,A |
Расход м3/ч, испаритель |
Расход конден., м3/ч |
Кол-во компрессоров |
Кол-во контуров |
|
Винтовые компрессоры без экономайзера |
||||||||
|
РУВ-К-0270 |
139 |
187 |
48 |
78 |
24 |
32 |
1 |
1 |
|
РУВ-К-0307 |
158 |
211 |
54 |
95 |
27 |
36 |
1 |
1 |
|
РУВ-К-0344 |
177 |
238 |
60 |
101 |
30 |
41 |
1 |
1 |
|
РУВ-К-0380 |
191 |
256 |
65 |
112 |
33 |
44 |
1 |
1 |
|
РУВ-К-0413 |
229 |
302 |
74 |
124 |
39 |
52 |
1 |
1 |
|
РУВ-К-0480 |
257 |
339 |
81 |
138 |
44 |
58 |
1 |
1 |
|
РУВ-К-0560 |
297 |
390 |
93 |
155 |
51 |
67 |
1 |
1 |
|
РУВ-К-0640 |
345 |
455 |
110 |
172 |
59 |
78 |
1 |
1 |
|
РУВ-К-0720 |
391 |
514 |
123 |
198 |
67 |
88 |
1 |
1 |
|
РУВ-К-0805 |
418 |
548 |
130 |
205 |
72 |
94 |
1 |
1 |
|
РУВ-К-0850 |
441 |
580 |
139 |
226 |
76 |
100 |
1 |
1 |
|
РУВ-К-0910 |
488 |
641 |
153 |
259 |
84 |
110 |
1 |
1 |
|
РУВ-К-1000 |
551 |
722 |
171 |
292 |
95 |
124 |
1 |
1 |
|
РУВ-К-1100 |
616 |
810 |
194 |
329 |
106 |
139 |
1 |
1 |
|
РУВ-К-0540 |
278 |
375 |
97 |
156 |
48 |
64 |
2 |
2 |
|
РУВ-К-0614 |
315 |
423 |
108 |
189 |
54 |
73 |
2 |
2 |
|
РУВ-К-0688 |
355 |
476 |
121 |
201 |
61 |
82 |
2 |
2 |
|
РУВ-К-0760 |
382 |
512 |
130 |
224 |
66 |
88 |
2 |
2 |
|
РУВ-К-0826 |
457 |
605 |
147 |
247 |
79 |
104 |
2 |
2 |
|
РУВ-К-0960 |
514 |
677 |
163 |
277 |
88 |
116 |
2 |
2 |
|
РУВ-К-1120 |
593 |
779 |
186 |
309 |
102 |
134 |
2 |
2 |
|
РУВ-К-1280 |
690 |
910 |
220 |
343 |
119 |
156 |
2 |
2 |
|
РУВ-К-1440 |
781 |
1028 |
246 |
396 |
134 |
177 |
2 |
2 |
|
РУВ-К-1610 |
835 |
1096 |
261 |
411 |
144 |
188 |
2 |
2 |
|
РУВ-К-1700 |
882 |
1159 |
278 |
452 |
152 |
199 |
2 |
2 |
|
РУВ-К-1820 |
976 |
1282 |
306 |
519 |
168 |
220 |
2 |
2 |
|
РУВ-К-2000 |
1103 |
1444 |
342 |
584 |
189 |
248 |
2 |
2 |
|
РУВ-К-2200 |
1231 |
1619 |
388 |
659 |
212 |
278 |
2 |
2 |
|
Винтовые компрессоры с экономайзером |
||||||||
|
РУВ-К-0270 |
157 |
208 |
51 |
82 |
27 |
36 |
1 |
1 |
|
РУВ-К-0307 |
177 |
233 |
57 |
98 |
30 |
40 |
1 |
1 |
|
РУВ-К-0344 |
196 |
259 |
63 |
103 |
34 |
45 |
1 |
1 |
|
РУВ-К-0380 |
208 |
276 |
67 |
115 |
36 |
47 |
1 |
1 |
|
РУВ-К-0413 |
259 |
337 |
78 |
130 |
45 |
58 |
1 |
1 |
|
РУВ-К-0480 |
288 |
374 |
85 |
144 |
50 |
64 |
1 |
1 |
|
РУВ-К-0560 |
328 |
425 |
97 |
160 |
56 |
73 |
1 |
1 |
|
РУВ-К-0640 |
388 |
504 |
116 |
180 |
67 |
87 |
1 |
1 |
|
РУВ-К-0720 |
434 |
562 |
129 |
205 |
75 |
97 |
1 |
1 |
|
РУВ-К-0805 |
460 |
596 |
135 |
215 |
79 |
102 |
1 |
1 |
|
РУВ-К-0850 |
477 |
620 |
143 |
232 |
82 |
106 |
1 |
1 |
|
РУВ-К-0910 |
537 |
695 |
159 |
268 |
92 |
120 |
1 |
1 |
|
РУВ-К-1000 |
600 |
776 |
176 |
300 |
103 |
133 |
1 |
1 |
|
РУВ-К-1100 |
663 |
862 |
199 |
337 |
114 |
148 |
1 |
1 |
|
РУВ-К-0540 |
314 |
416 |
102 |
164 |
54 |
72 |
2 |
2 |
|
РУВ-К-0614 |
354 |
467 |
113 |
196 |
61 |
80 |
2 |
2 |
|
РУВ-К-0688 |
392 |
518 |
126 |
206 |
67 |
89 |
2 |
2 |
|
РУВ-К-0760 |
417 |
552 |
135 |
231 |
72 |
95 |
2 |
2 |
|
РУВ-К-0826 |
518 |
674 |
156 |
259 |
89 |
116 |
2 |
2 |
|
РУВ-К-0960 |
576 |
747 |
171 |
288 |
99 |
128 |
2 |
2 |
|
РУВ-К-1120 |
657 |
850 |
193 |
320 |
113 |
146 |
2 |
2 |
|
РУВ-К-1280 |
776 |
1007 |
231 |
360 |
133 |
173 |
2 |
2 |
|
РУВ-К-1440 |
868 |
1125 |
257 |
411 |
149 |
193 |
2 |
2 |
|
РУВ-К-1610 |
921 |
1191 |
271 |
430 |
158 |
205 |
2 |
2 |
|
РУВ-К-1700 |
953 |
1239 |
286 |
464 |
164 |
213 |
2 |
2 |
|
РУВ-К-1820 |
1074 |
1391 |
317 |
537 |
185 |
239 |
2 |
2 |
|
РУВ-К-2000 |
1200 |
1552 |
353 |
601 |
206 |
267 |
2 |
2 |
|
РУВ-К-2200 |
1325 |
1724 |
398 |
674 |
228 |
296 |
2 |
2 |
СТРУКТУРА ОБОЗНАЧЕНИЯ МОДЕЛЬНОГО РЯДА
